Système de régulation d’une cuve d’eau

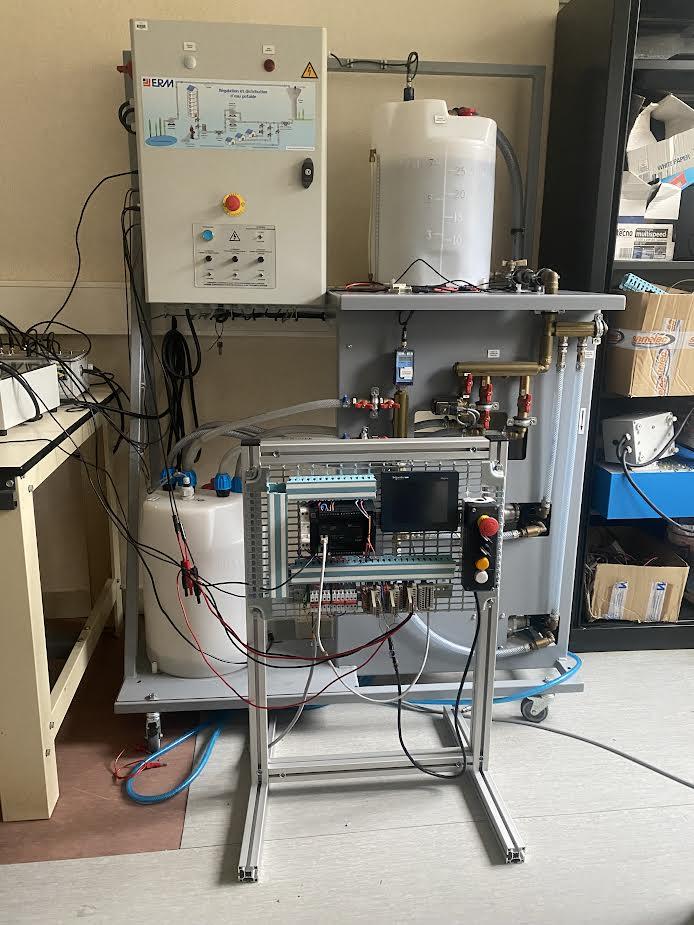

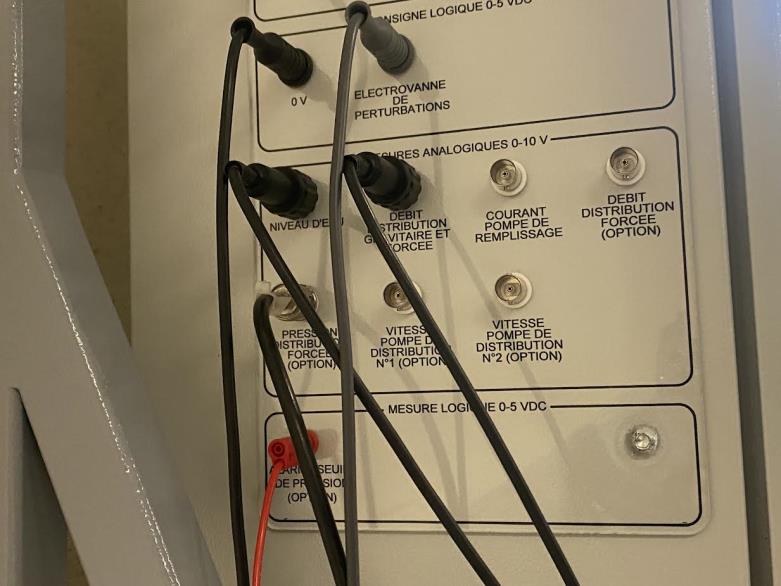

Ce projet avait pour objectif de développer un système automatisé permettant de récupérer les données envoyées par une cuve d'eau (Niveau d’eau et Débit de distribution gravitaire) et de contrôler les vannes de cette cuve grâce aux sorties analogiques d'un automate programmable afin de pouvoir réaliser un asservissement par rapport au niveau d’eau. L'automatisation de ce processus vise à améliorer l'efficacité et la précision de la gestion des ressources en eau, tout en réduisant les interventions manuelles. Le système proposé intègre des capteurs pour la collecte des données et des actionneurs pour le contrôle des vannes, le tout supervisé par un automate programmable et ses modules d’entrées et sorties analogique qui assure la coordination et le traitement des informations en temps réel. Nous détaillerons la procédure de mise en œuvre de ce projet un peu plus loin.

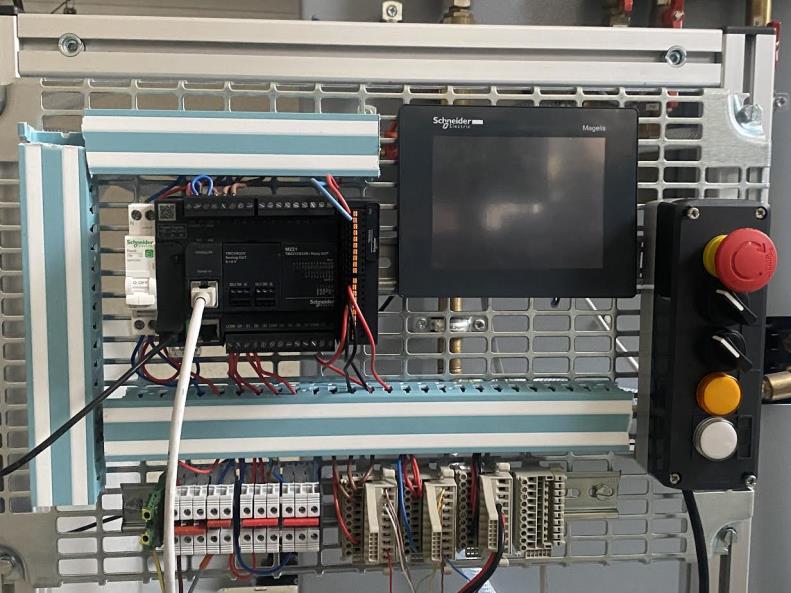

Câblage de platine

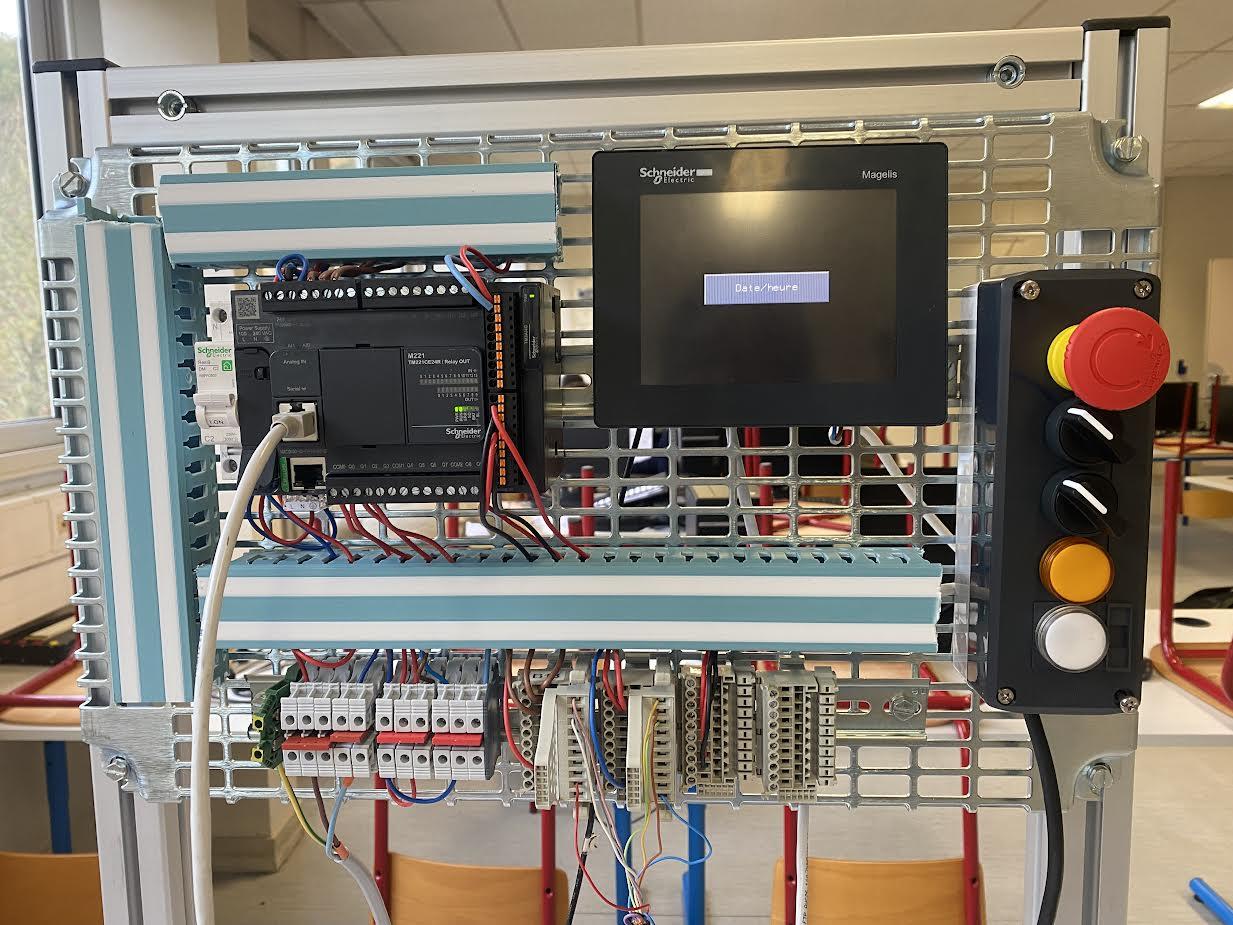

Tout d'abord, j'ai câblé une platine avec un automate, un écran, des borniers, des boutons et des voyants

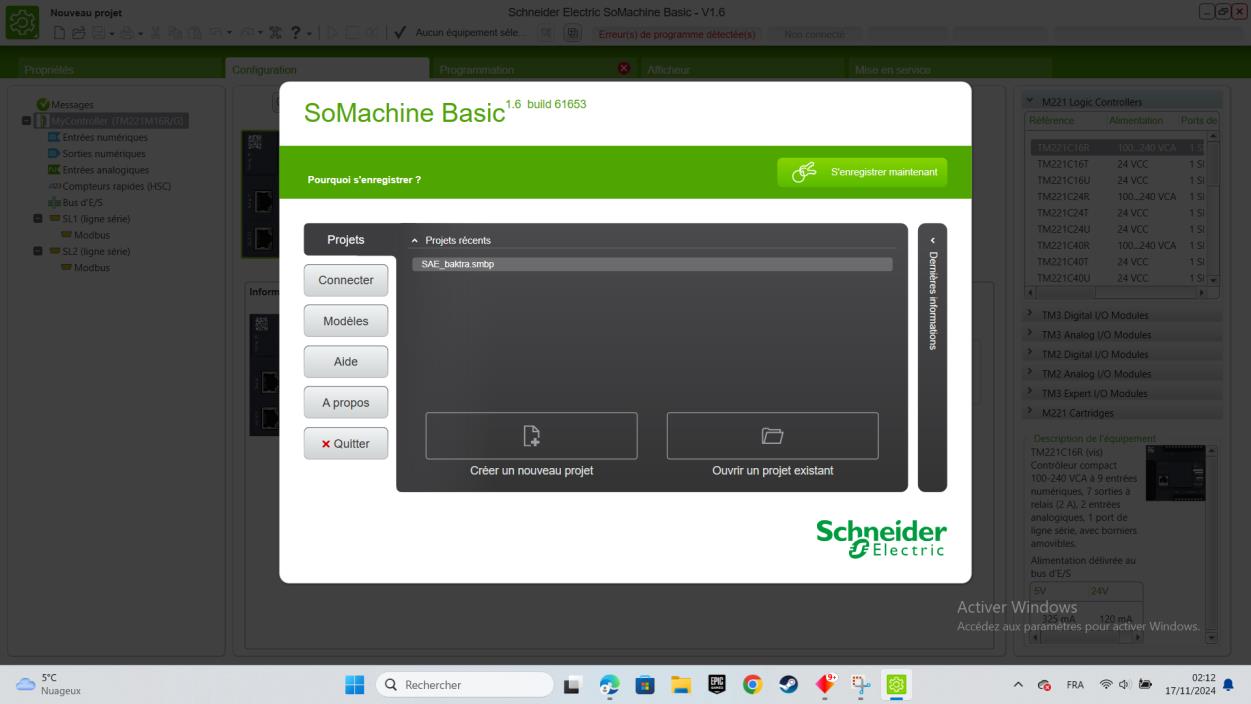

Programmation sur SoMachine Basic
SoMachine Basic est un logiciel de programmation simple et intuitif conçu pour les automates programmables Schneider Electric. Il m'a permis de créer, tester et des applications de contrôle industriel sur l'automate mis en place.

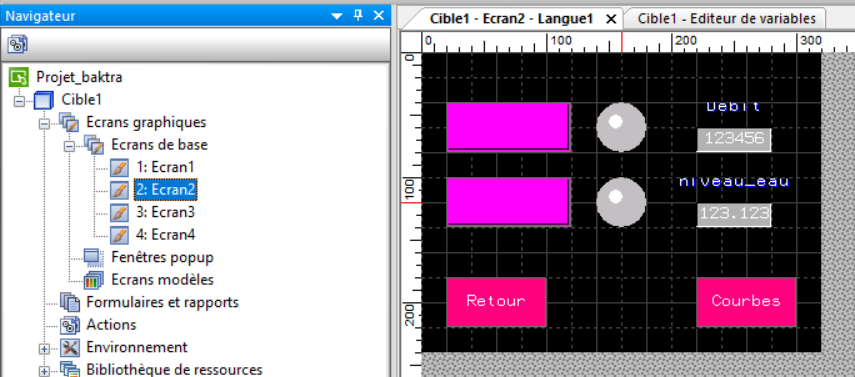

Configuration de l'écran
Pour configurer l'écran, un logiciel de Schneider Electric conçue pour la supervision et le contrôle des systèmes industriels, appelé Vijeo, a été utilisé. Il permet de créer des interfaces homme-machine (IHM) intuitives et efficaces pour surveiller et gérer les processus industriels en temps réel.
Veuillez appuyer sur le bouton ci-dessous afin de mieux comprendre le projet.
